Моторный катер ОХТА

Проекты  O10, ST10W

Техно-рабочий проект

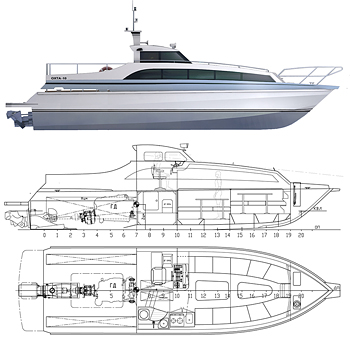

Катер "Охта-10". План

дизайн

планы палуб

характеристики

описание

рендер и видео

модель

вар. экстерьера

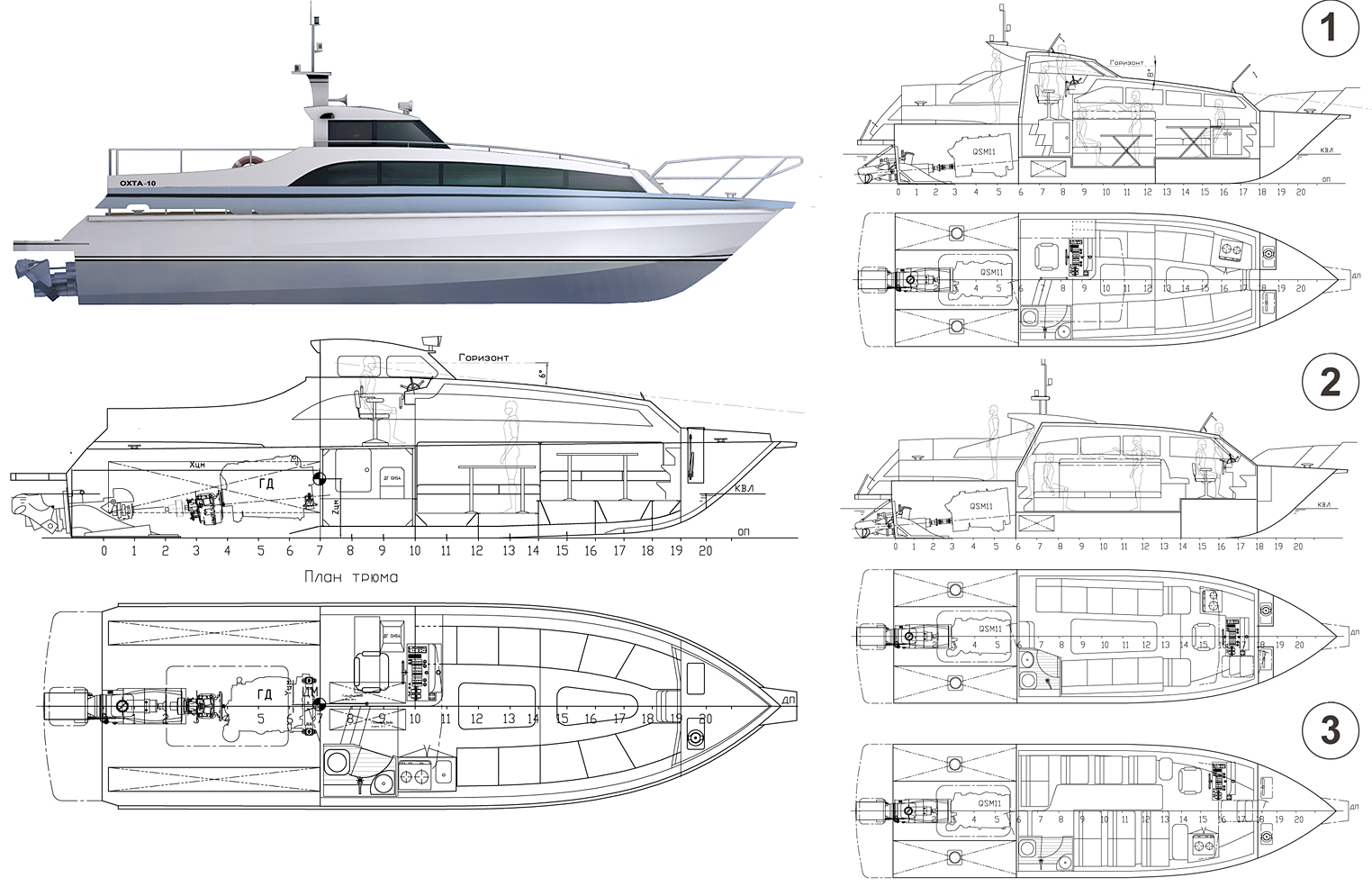

Планировка (основной вариант):

- гальюн и кухонная стойка - вдоль борта, в центре - проход;

- боковые диваны для сидения могут использоваться как 3-4 спальных места; дополнительные 2 спальных места могут быть получены поворотом спинок диванов в горизонтальное положение над сидениями;

- диванные рундуки используются для багажа, стенки рундуков используются как силовые элементы корпуса;

- между диванами могут устанавливаться съемные или складные столы;

- 2 выхода из надстройки - на носовую и кормовую палубы;

- посадка-высадка с носа, кормы, бортов;

- потопчина 150 мм вдоль бортов.

Водитель (в основном варианте планировки) размещен в кормовой рубке и имеет круговой обзор, что оптимально для плавания и швартовки при наличии узостей фарватера, мелей, сильного течения и ветра. Альтернативное расположение водителя – в носу, перед пассажирами.

Проработаны варианты катера с одним и двумя двигателями; ДРК - водометы или рулевые колонки.
